XD60

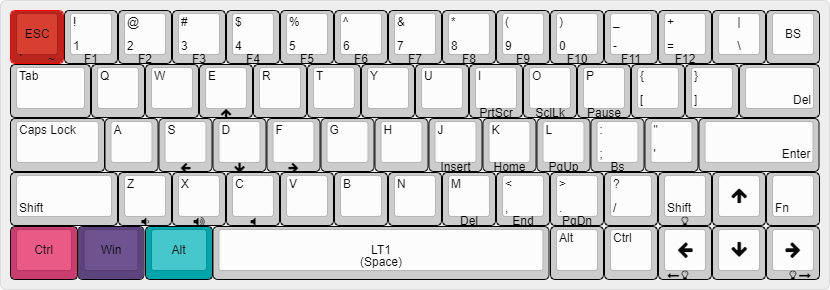

Current layout

刷鍵位步驟

• 安裝必要軟體

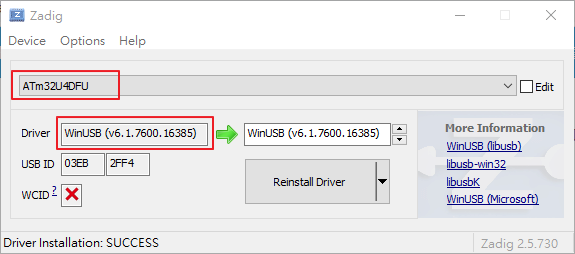

  1. 驅動程式 Zadig (Source)。
  • 安裝 WinUSB
  • 裝置為 ATm32u4DFU
  • 下圖要在刷機模式下才看得到(鍵盤背面的reset鍵按下去)


  2. 用 chrome 安裝 TKG Chrome App。 安裝完後，就可以直接刷機，不過不確定 chrome app 還可以存活多久，如果沒有的話，那就要再找刷機的軟體。

  3. 以上兩個安裝完後，重新啟動chrome。

• 到 Keyboard Layour Editor 編輯需要的配置

  1. 切換到 Raw data，選擇 Upload JSON，將本檔案目錄下 layout/xd60 的 layout json 檔上傳。

  2. 因為等一下刷入會分層刷，所以分層編輯。

• 到 TMK Keymap Generator

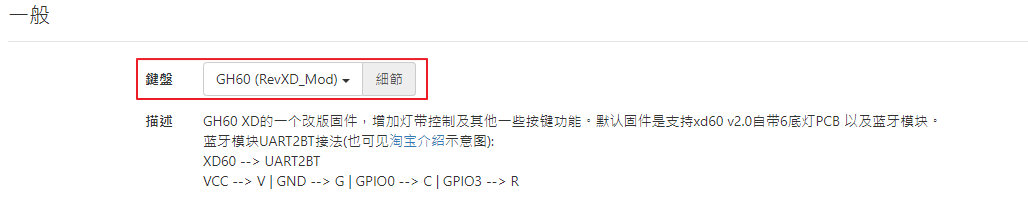

  1. 鍵盤選 「GH60(RevXD_Mod)」

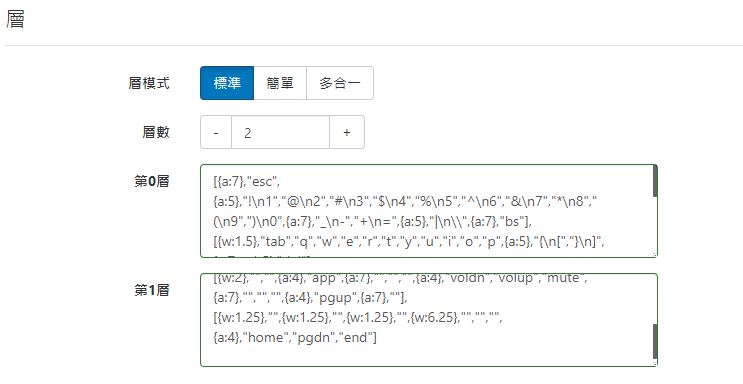

  2. 層模式選標準(分層編輯)，然後在第0層、第1層，貼上在上一步驟產生的 Json 內容。

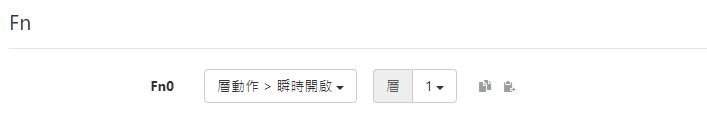

  3. Fn 的動作選 「瞬時開啟 層1」

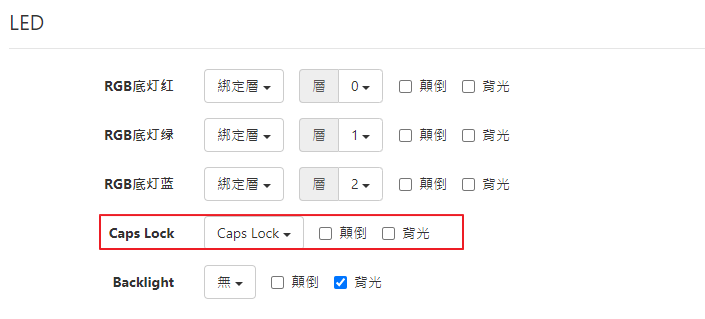

  4. LED 設定如下，主要是 「Caps Lock」 的背光選項不要勾，其它設定之後要玩燈再來研究。

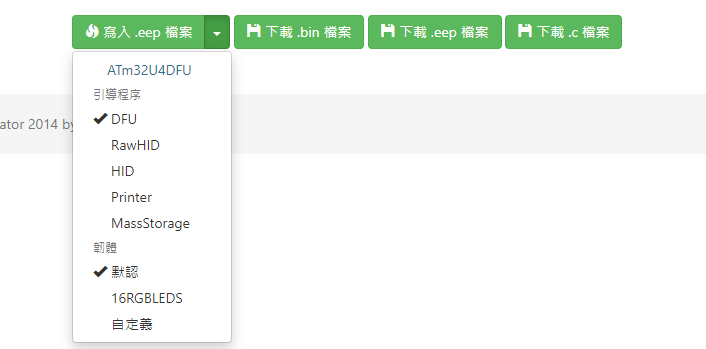

  5. 刷機 (刷機模式中) - 如果第一步驟所安裝的軟體都正確的話，應該可以看到像下圖一樣的情況，直接按下「寫入.eep檔案」就完成。
